| 正弦波はUSB入力、方形波はAUXから入力。出力は８Ω端子 | |
|
音質については評価方法が確立してないのでご勘弁を。どのヘッドフォンを使って評価した結果が多くの人と同じ評価になるのかがわかりません。 MDR-CR900STなのかな？ |
|
|
|

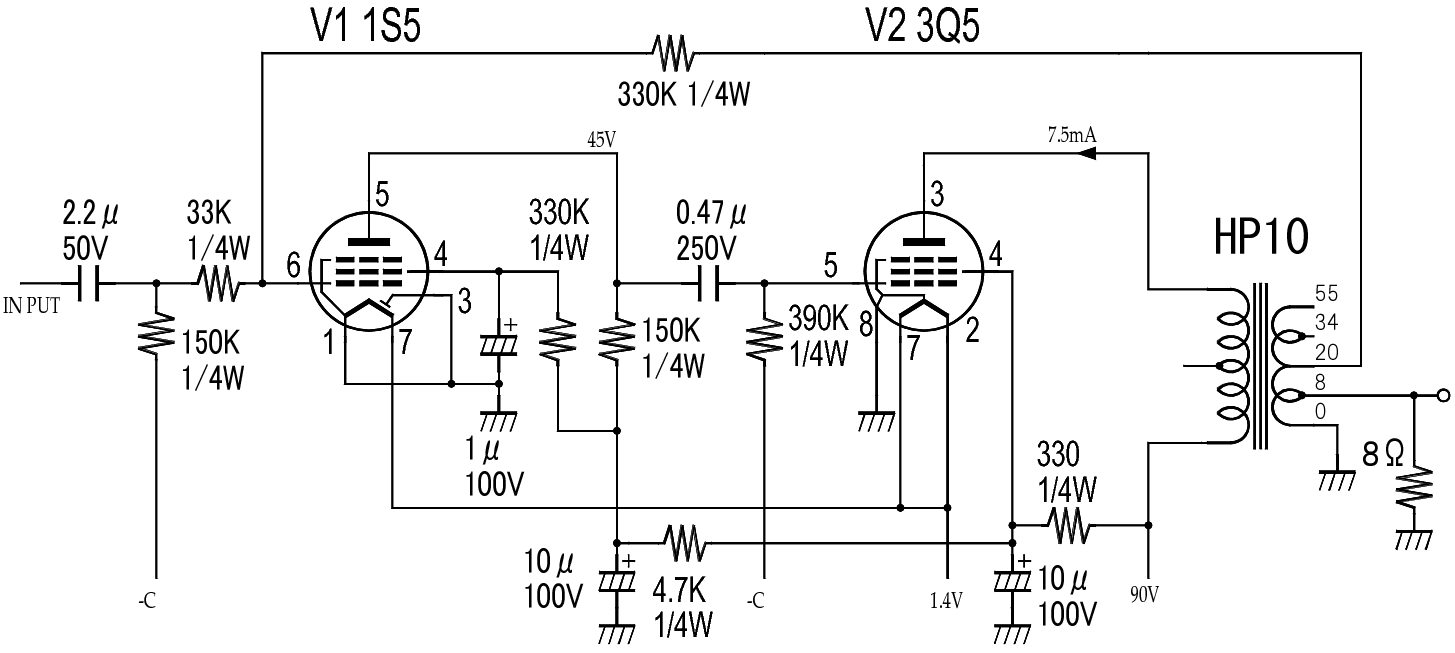

| ゲイン：１４ｄｂ 最大出力：１６８ｍW(5%歪時) ５０mW出力時歪率：２．６％ ダンピングファクター：０．１３ | |
 |
|
  １００Hz方形波応答 １０KHz方形波応答 |
|
|
|
|
|
|

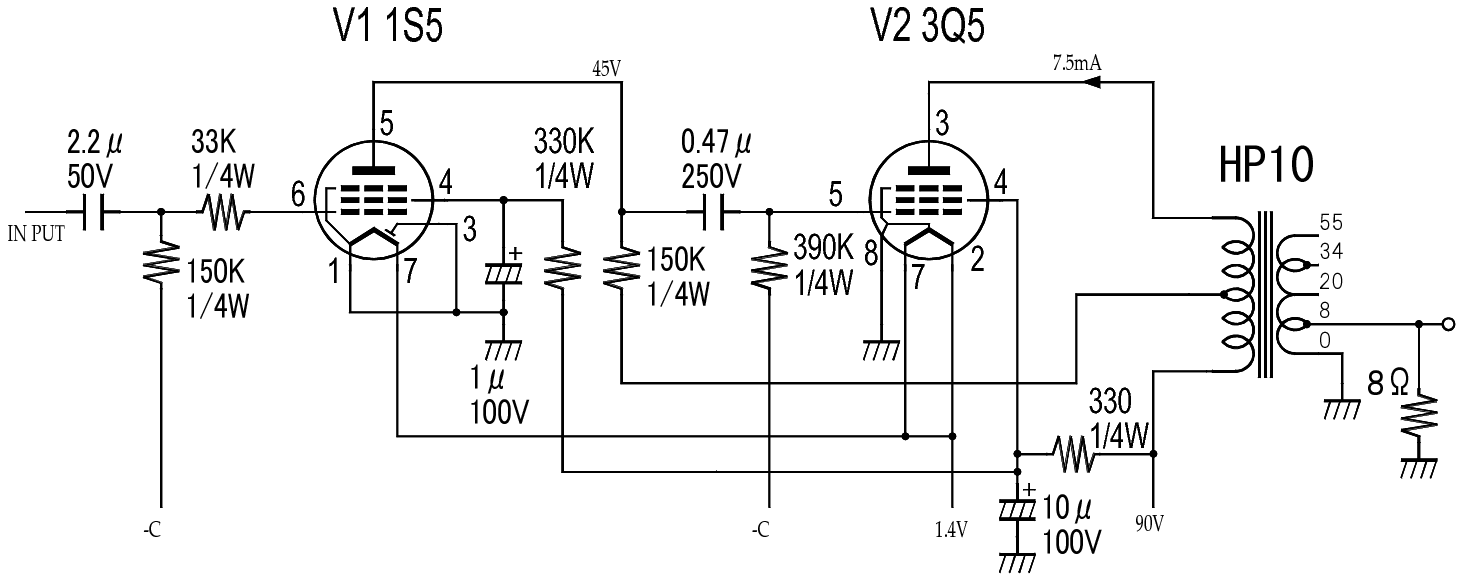

| ゲイン：１１．４ｄｂ 最大出力：１２３ｍW(5%歪時) ５０mW出力時歪率：３．６％ ダンピングファクター：１．１ | |
| 最大出力がいまいちなので見込みなさそうです。 | |
 |
|

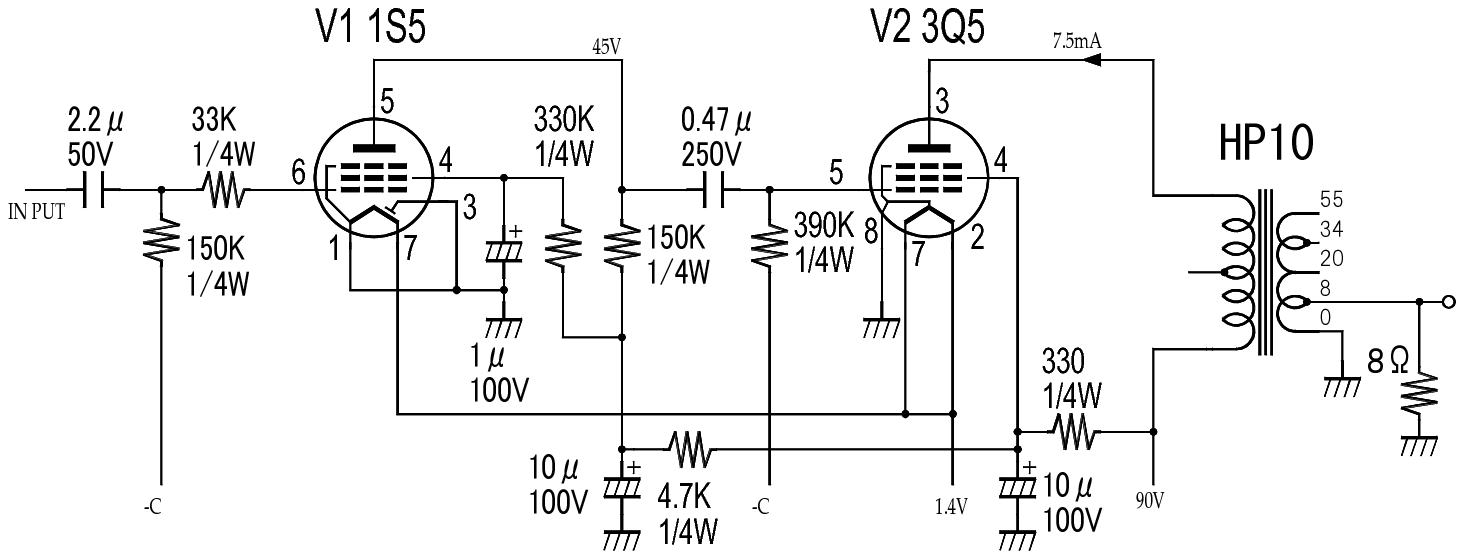

| ５極管接続NF無し | |
  １００Hz方形波応答 １０KHz方形波応答 |
|
|
|
|
|
|
| ゲイン：１１．６ｄｂ 最大出力：２１９ｍW(5%歪時) ５０mW出力時歪率：０．２６％ ダンピングファクター：２．６ | |
| 現在のところ最良の回路です。 | |
 |
|
  １００Hz方形波応答 １０KHz方形波応答 |
|
|
|
|
|
|
| ゲイン：７．５ｄｂ 最大出力：３８ｍW(5%歪時) ５０mW出力時歪率：測定不能 ダンピングファクター：１．８ | |
| 方形波応答はよいのですがなんせ出力小さすぎです。 | |
 |
|
  １００Hz方形波応答 １０KHz方形波応答 |
|
|
|
|
|
|
|

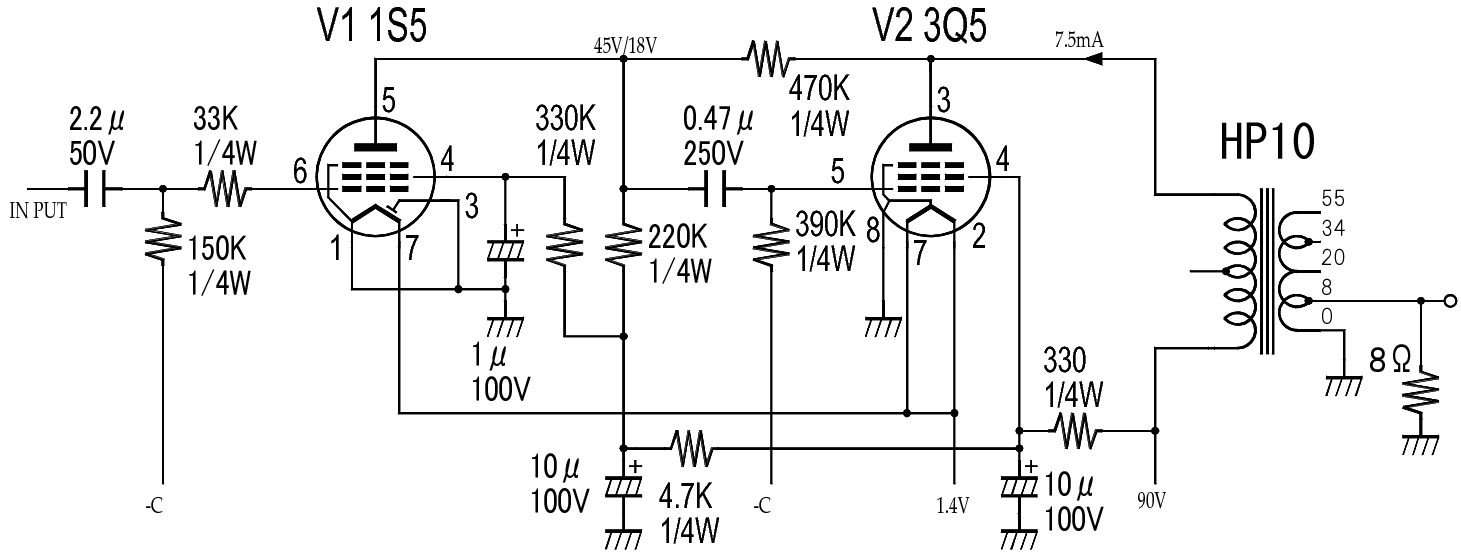

ゲイン：７．８ｄｂ 最大出力：７６ｍW(5%歪時) ５０mW出力時歪率：４％ ダンピングファクター：２．４ （１S5プレート電圧４５V） ゲイン：９．２ｄｂ 最大出力：２０８ｍW(5%歪時) ５０mW出力時歪率：０．４５％ ダンピングファクター：１．８ （１S5プレート電圧１８V） |
|
|
１S5のプレート電圧４５Vでは特性悪いですが、１８Vに設定すれば良い数値がでます。しかし１８V自体低い電圧で使いたくない領域ですのでさらに定数検討必要と思います。 帰還にトランスを介していないのでオーバーシートも少ないので、なんとかものにしたい回路です。 |
|
 |
|
|
（１S5プレート電圧４５V）
１００Hz方形波応答 １０KHz方形波応答 |
|
|
（１S5プレート電圧１８V）
１００Hz方形波応答 １０KHz方形波応答
|
|
|
|
| ８５KHｚで発振 初段管のプレート電源をSG端子から取る帰還方式です。たいていうまくいくのですが今回はだめでした。他の出力トランスなら成功の可能性があります。 １S5のプレートに位相補償を行えば多分うまくいくと思います。 |
|
 |
|
Ver1.0 2012/1/24 |
|
